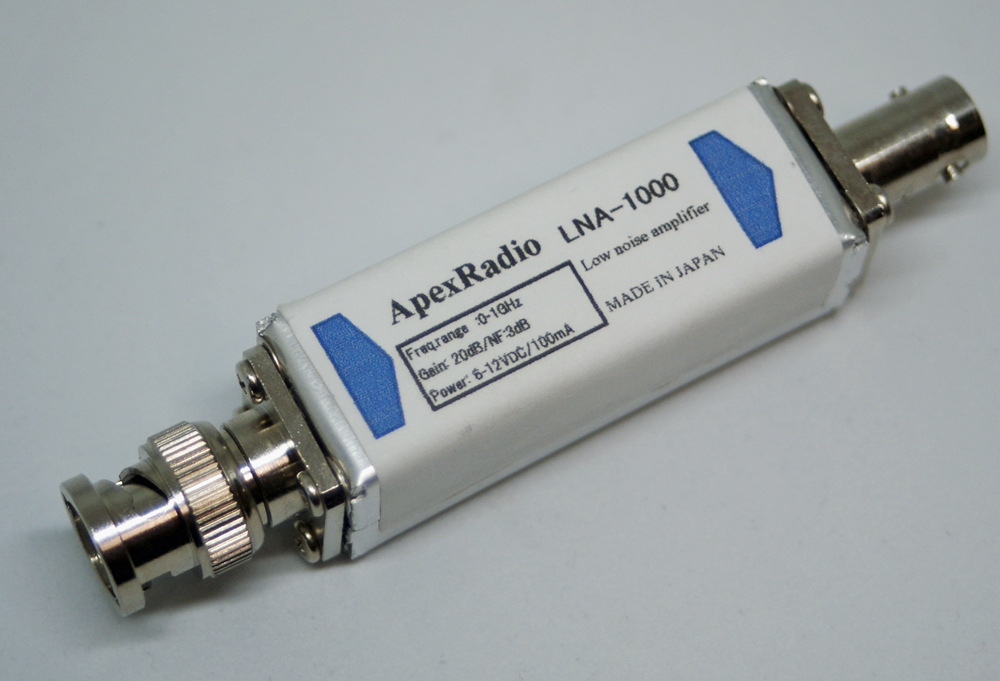

LNA1000 アンテナ直下型LNA (ローノイズアンプ) 　広帯域受信用

---

製品概要　LNA1000

LNA1000は、中波帯から1000MHzの広帯域において動作するアンテナ直下型アンプです。ディスコーンアンテナなどの給電部支持パイプ内 (内径30mm以上) に設置する形式のローノイズアンプで優れた受信結果を得やすい受信システムを実現します。　入力コネクタは、BNC-P、出力コネクタはBNC-J を装備しています。
主に航空無線や各種業務無線の鋭く受信するモニターアンテナ用に適した広帯域特性を有しています。

アンテナ直下に設置するLNA1000には、BT-12A などのバイアスティから同軸ケーブルを介して電源電圧を供給して動作します。　

電源電圧が供給されない場合には、信号を通過させる機械的なスイッチ回路によってアンプ回路を通さず受信信号を同軸ケーブルに渡します。

周波数範囲	500kHz - 1000MHz
利得	20 dB typ.
電源	DC 6 - 12 V / 100mA
コネクター	BNC-P / BNC-J 各１
DCパススルー機能	最大200mA(片方向) COM - ANT1
寸法（突起物含）	およそ 98 x 20 x 20 mm
重量	およそ 50 g.
標準価格	未定
JANコード	4573533000xxx
参考資料	LNA1000 基本セット説明書　(PDF)

・仕様は改良のため予告なく変更することがあります。
・写真は試作品を撮影したものです。製品化に伴いデザインが写真と変更となることがございます。
・ LNA1000 は、受信専用です。送信用としてご使用にならないでください。
・ 本製品は組込用です。屋外での露出状態（風雨環境下）でのご使用はお控え下ください。


【LNA1000 動作ブロック】

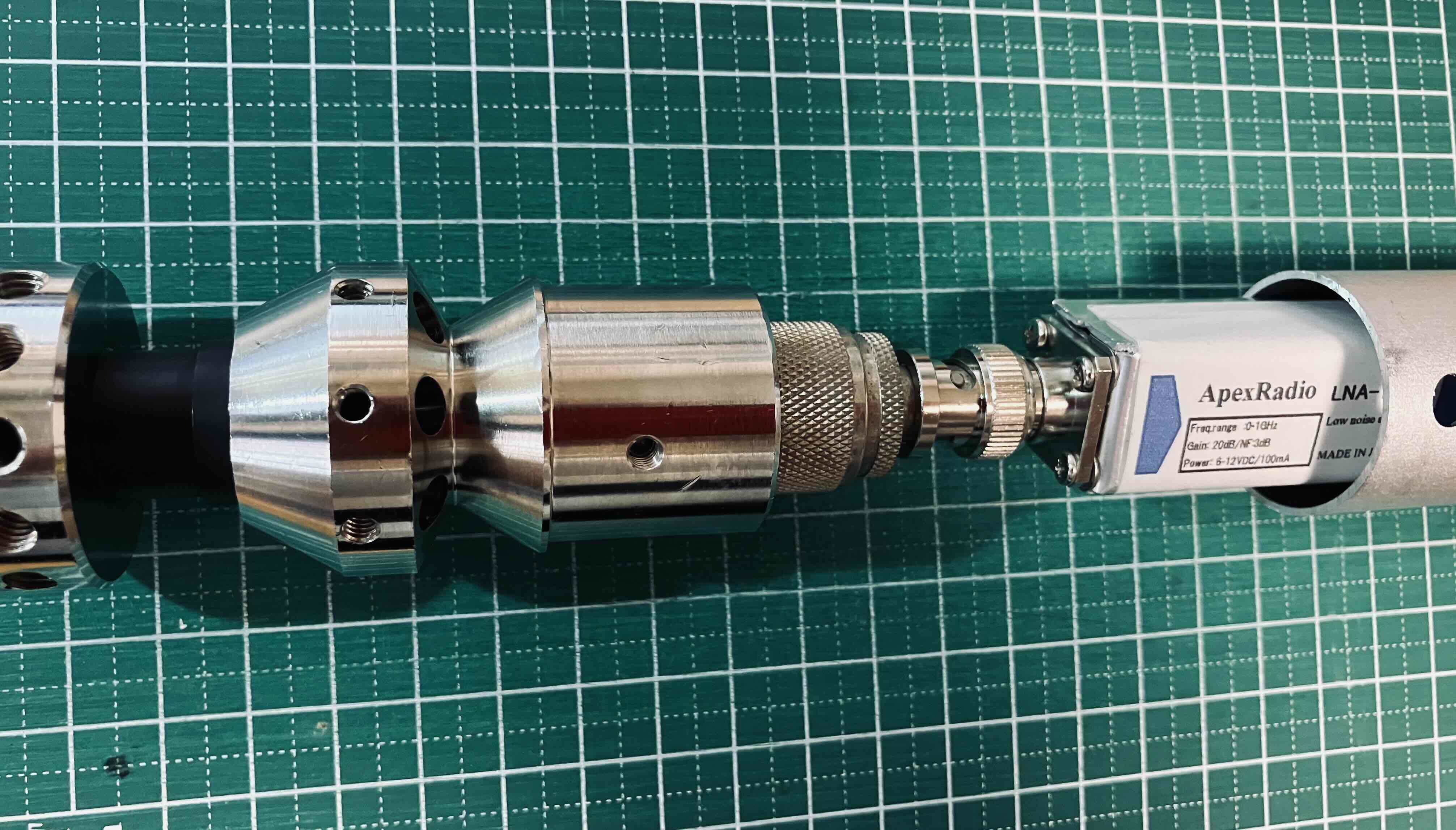

【LNA1000 ディスコーンアンテナ給電部への組込例】

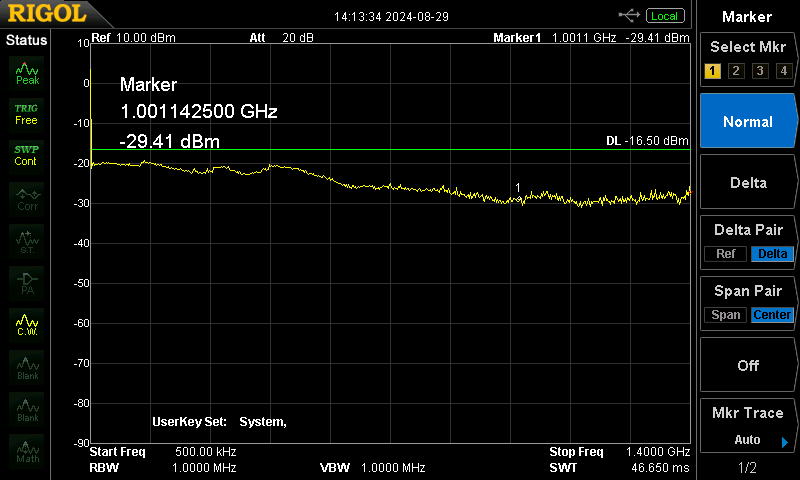

【LNA1000 電源オフ時　周波数特性例】

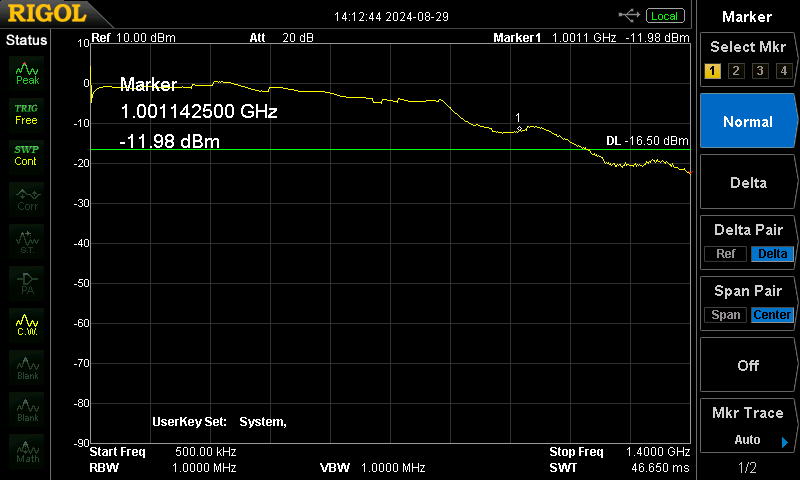

【LNA1000 電源オン時　周波数特性例】

---
