SPL-3 スプリッターコンバイナー (分配混合器) 　広帯域受信用

---

製品概要　SPL-3

SPL-3は、中波帯からVHF帯（220MHz）の広帯域において、１本のアンテナを３台の受信機に接続して使用できるアンテナスプリッター(分配器)です。入出力を逆に接続することで、３本のアンテナから導かれた受信信号を混合して１台の受信機に入力するコンバイナー（混合器）として使うこともできます。入出力コネクタは、M-J を装備しています。

蓄積された高周波技術に基づいて設計された受動回路を堅牢なアルミダイキャストケースに収めた SPL-3 は、広い周波数範囲で安定した性能を発揮します。受動動作なので、SPL-3からノイズは発生せず、電源は不要です。　なお、アンテナ直下型機材などの同軸給電を用いる場合を想定して、１ポートにはDCパススルー(直流通過機能)を付加しています。

SPL-3の兄弟モデルでもある　SPL-2シリーズは技術評価の結果、放送事業の業務支援用の受信システムに採用していただいている長い実績があります。同様の需要から誕生したSPL-3もまた、ホビーユーザー様においても通信機型からハンディタイプまで、中波放送受信から航空無線、業務無線受信のために、さまざまな広帯域受信機や短波受信機などに、幅広く安心して活用していただける高コストパフォーマンスを発揮します。

周波数範囲	500kHz - 220MHz
アイソレーション	30 dB typ.
挿入損失	2 dB

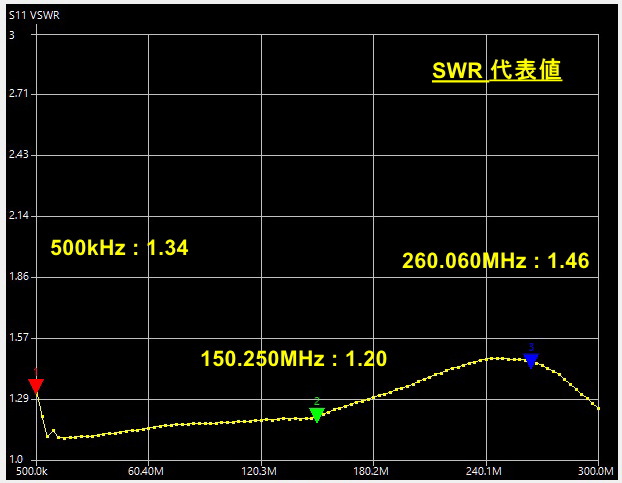

VSWR	2.0 (220MHz迄)
コネクター	M-J x 4
DCパススルー機能	最大200mA(片方向) COM - ANT1
寸法（突起物含）	115 x 105 x 27 mm
重量	約 230 g.
標準価格	未定
JANコード	4573533000xxx
参考資料	SPL-3 取扱説明書　(PDF)

・仕様は改良のため予告なく変更することがあります。

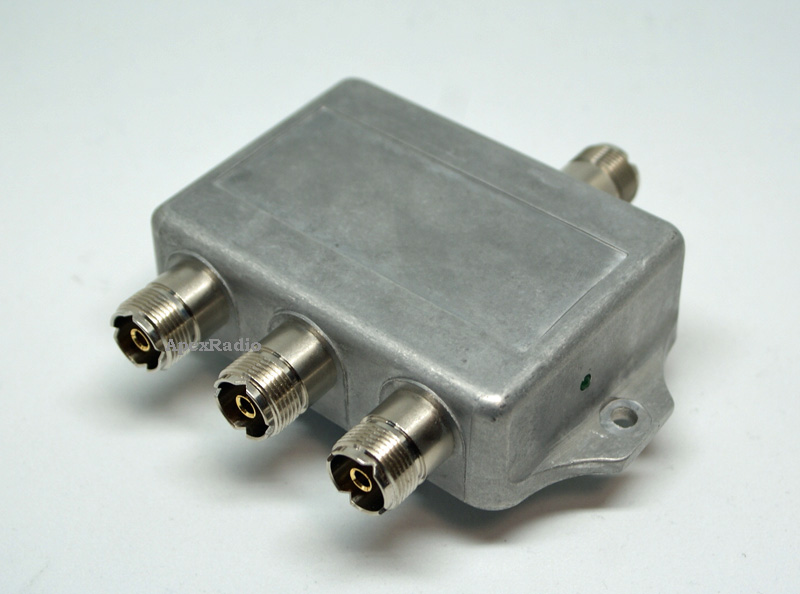

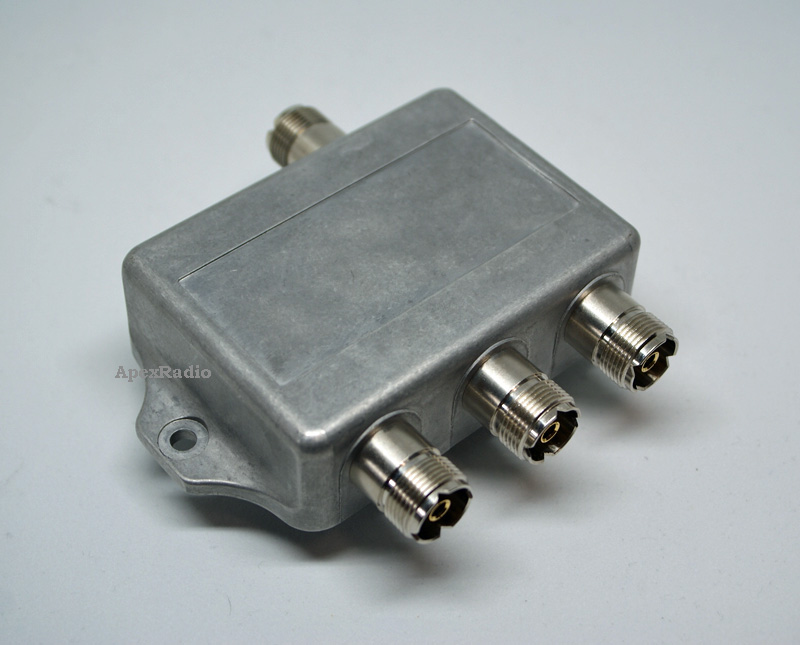

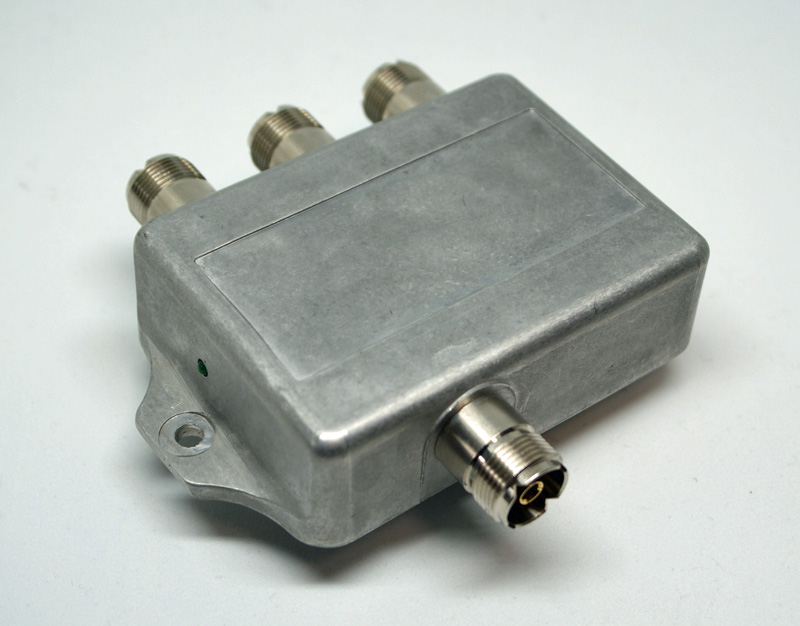

・写真は試作品を撮影したものです。生産ロットにより製品銘板のデザインが写真と変更となることがございます。
・ SPL-3 は インピーダンス50Ωで設計されています。空端子とする場合には50Ω終端器を接続してください。
・ SPL-3 は、受信専用です。送信用としてご使用にならないでください。
・ 本製品は屋内用です。 屋外（風雨環境下）でのご使用はお控え下ください。

---
